Полное руководство по воздушным компрессорам: типы, использование и руководство по покупке

Как сравниваются типы, конструкция и технология воздушных компрессоров?

Воздушный компрессорs' Main Classification and Technology

classification of Воздушный компрессорs в первую очередь основан на методе сжатия воздуха, который делится на две основные категории: Положительное смещение и Динамический .

Типы воздушных компрессоров

1. Компрессоры объемного действия

Положительное смещение Воздушный компрессорs увеличить давление, удерживая воздух в закрытом пространстве, а затем уменьшая объем этого пространства. Это наиболее распространенный тип Воздушный компрессор .

A. Поршневые/поршневые воздушные компрессоры

• Структура: Поршень движется вперед и назад внутри цилиндра, подобно двигателю автомобиля. Впускной клапан втягивает воздух, а поршень движется вверх, закрывая впускной клапан, сжимая воздух, а затем отправляя его в накопительный бак через выпускной клапан.
• Технические подразделения:
  • Одноступенчатое сжатие: Только один шаг сжатия. Подходит для более низких давлений (обычно ниже 135 фунтов на квадратный дюйм) и прерывистой работы.
  • Двухэтапное сжатие: Воздух сначала сжимается до промежуточного давления одним поршнем, охлаждается, а затем сжимается до более высокого давления (обычно 175 фунтов на квадратный дюйм или более) вторым поршнем меньшего размера. Это обеспечивает более высокую эффективность и долговечность.
• Конструкция с масляной смазкой и безмасляная:
  • Смазанный маслом: piston and cylinder require lubrication oil to reduce friction and wear. The output air will contain oil mist.
  • Без масла: Используются тефлоновые (ПТФЭ) покрытия или специальные поршневые кольца, не требующие смазочного масла. Выходящий воздух чистый, подходит для чувствительных применений, но обычно имеет немного более короткий срок службы и работает громче.

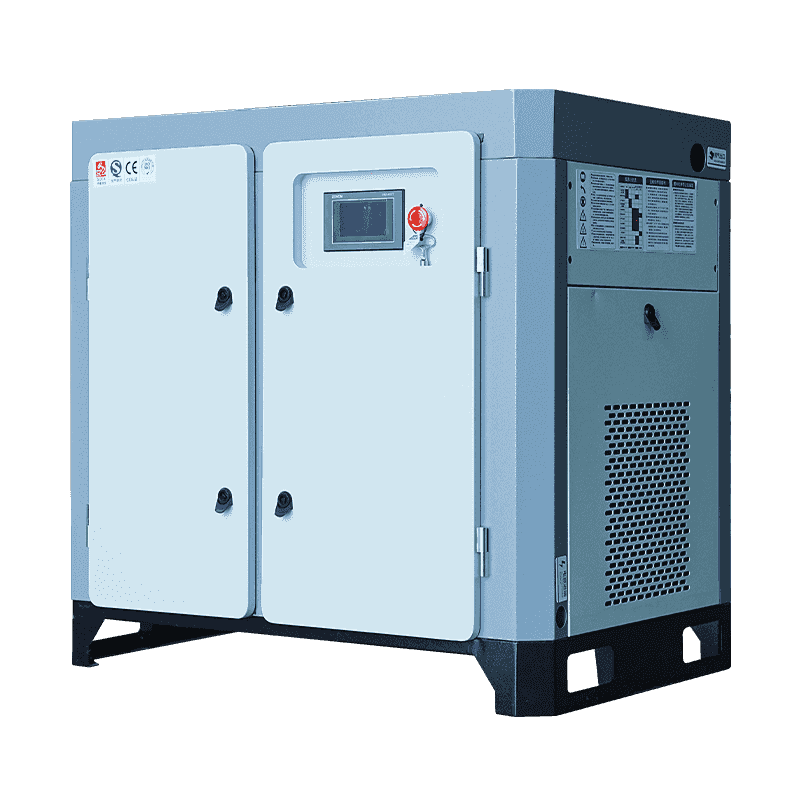

B. Роторно-винтовые воздушные компрессоры

• Структура: Используются два взаимозацепляющихся винтовых ротора (мужской и женский). Когда воздух поступает в пространство между винтами, пространство постепенно сжимается по мере вращения роторов, постоянно сжимая воздух.
• Технические подразделения:
  • Мокрый тип (с впрыском масла): Смазочное масло впрыскивается в камеру сжатия для уплотнения, охлаждения и смазки. Это наиболее распространенный тип высокоэффективного промышленного компрессора.
  • Сухой тип (без масла): Роторы не соприкасаются и синхронизируются точными шестернями. Для уплотнения не требуется масло, а выходящий воздух полностью не содержит масла, что подходит для отраслей промышленности с чрезвычайно высокими требованиями к качеству воздуха (например, медицина, пищевая промышленность).
  • Привод с регулируемой скоростью (ВСД): Автоматически регулирует скорость двигателя в соответствии с фактической потребностью в воздухе, что приводит к значительной экономии энергии.

C. Поворотная лопасть

• Структура: Лопасти установлены в эксцентриковых пазах ротора и прижимаются к стенке статора центробежной силой. Сжатие достигается за счет изменения пространства между лопатками во время вращения ротора.

2. Динамические компрессоры

Динамический Воздушный компрессорs полагаться на высокоскоростное вращающееся рабочее колесо для ускорения воздуха и преобразования кинетической энергии в давление. Они обеспечивают непрерывную подачу сжатого воздуха с высоким расходом.

А. Центробежные воздушные компрессоры

• Структура: Использует высокоскоростное вращающееся рабочее колесо для создания центробежной силы и ускорения воздуха, который затем проходит через диффузор для преобразования кинетической энергии высокоскоростного воздушного потока в энергию давления.
• Характеристики: Часто многоступенчатые последовательно для достижения желаемого давления. Разработан специально для сверхбольших объемов воздуха и непрерывного промышленного применения. Выходящий воздух по своей сути не содержит масла.

Сравнение различных типов воздушных компрессоров (плюсы, минусы и области применения)

table below compares the main Воздушный компрессорs типов, чтобы проиллюстрировать их технические различия и пригодность.

Функция/Тип	Поршень/поступательно-поступательное движение	Вращающийся винт – с впрыском масла	Центробежный - Динамический
Операция	Прерывистый (циклический старт/стоп)	Непрерывная работа	Непрерывная работа в больших объемах
Принцип	Изменение объема (возвратно-поступательное движение поршня)	Изменение громкости (вращение винта)	Преобразование кинетической энергии (ускорение крыльчатки)
Максимальное давление	Высокий (двухступенчатый может превышать 175 фунтов на квадратный дюйм)	От среднего до высокого (обычно 100–150 фунтов на квадратный дюйм)	От среднего до высокого
CFM	От низкого до среднего	От среднего до высокого	Очень высокий
Рабочий цикл	Низкий (обычно ниже 50%)	Высокий (может достигать 100%)	Высокий (может достигать 100%)
Эксплуатационные расходы	Низкие первоначальные вложения; Высокое энергопотребление (прерывистый запуск)	Средне-высокие первоначальные инвестиции; Низкое энергопотребление (непрерывная работа)	Высокие первоначальные вложения; Низкое энергопотребление (сверхвысокая громкость)
Уровень шума	Высокий	Средне-низкий (со звукопоглощающим кожухом)	Средне-низкий
Качество воздуха	Требуются дополнительные фильтры для удаления масла и воды.	Требуются дополнительные фильтры для удаления масла и воды.	Практически не содержит масел (требует сушки)
Типичные применения	Небольшие мастерские, домашнее использование, прерывистая работа с низким потреблением воздуха	Средние и крупные заводы, производственные линии, приложения с постоянным потреблением воздуха	Сверхкрупные промышленные системы, такие как химические заводы, нефтехимическая, сталелитейная, горнодобывающая промышленность.

Резюме:

• Поршневые воздушные компрессоры являются наиболее экономичным решением, подходящим для сценариев с низкими инвестициями, низкой нагрузкой и нестабильным потреблением воздуха.
• Роторно-винтовые воздушные компрессоры являются основным направлением промышленного применения, предлагая высокую эффективность, низкий уровень шума и 100% рабочий цикл. VSD Технология обеспечивает оптимальную энергоэффективность.
• Центробежные воздушные компрессоры используются в тяжелой промышленности, где требуются обширные и непрерывные источники воздуха, например, в энергетике и производстве основных материалов.

Сравнение двухступенчатых и одноступенчатых поршневых воздушных компрессоров

Особенность	Одноступенчатые поршневые воздушные компрессоры	Двухступенчатые поршневые воздушные компрессоры
Этапы сжатия	1 раз (один поршень)	2 раза (один большой и один маленький поршень последовательно)
Выходное давление	Нижний (обычно < 135 фунтов на квадратный дюйм)	Высокийer (Usually > 175 PSI)
Эффективность	Ниже (более высокие потери тепла при сжатии)	Высокийer (Intermediate cooling, more effective)
Долговечность	Нижний (более высокая рабочая температура, быстрый износ)	Высокийer (Lower operating temperature, longer lifespan)
Применимость	Управление небольшими пневматическими гвоздезабивными машинами, накачивание шин и другие легкие операции.	Управление большими пневматическими инструментами, профессиональная покраска и работы в тяжелых условиях, требующие высокого давления.

Что движет воздушными компрессорами: анализ источников энергии, энергопотребления и эффективности?

Воздушный компрессор Power Sources

driving energy of an Воздушный компрессор является ключевым фактором в его эксплуатации и стоимости. Способы вождения в основном подразделяются на электричество и топливо, что напрямую влияет на эксплуатационные расходы, энергоэффективность и применимые сценарии.

1. Электрические воздушные компрессоры

Электрический Воздушный компрессорs являются наиболее распространенным типом, широко используемым в помещениях или в средах со стабильным электропитанием.

• Форма привода: Двигатель переменного тока (AC) (однофазный или трехфазный) является основным направлением; Двигатели постоянного тока (DC) также используются в промышленности.
• Однофазная мощность: В первую очередь для домашнего использования, небольших мастерских и портативных устройств. Воздушный компрессорs , обычно меньшей мощности (< 5 л.с.).
• Трехфазная мощность: standard configuration for industrial-grade Воздушный компрессорs , обеспечивая более высокую мощность (>= 5 л.с.) и работая более стабильно и эффективно.
• Стартовые методы:
  • Прямой доступ (DOL): Простая конструкция, но большой пусковой ток.
  • Звезда-Треугольник Снижает пусковой ток, уменьшая воздействие на электросеть.
  • Мягкий старт: Использует электронное управление для плавного ускорения, дополнительно оптимизируя процесс запуска.

2. Топливные воздушные компрессоры

Топливный Воздушный компрессорs (обычно с бензиновыми или дизельными двигателями) подходят для использования на открытом воздухе, в отдаленных районах или в условиях нестабильного электроснабжения.

• Дизельный привод: Обычно встречается в больших мобильных шнеках с высокой скоростью потока. Воздушный компрессорs , используется на строительных площадках, в горнодобывающей промышленности и на крупных проектах. Характеризуется высоким крутящим моментом и длительным временем работы.
• Бензиновый привод: Используется для малых и средних портативных Воздушный компрессорs , например, при аварийном ремонте или вождении пневматического инструмента на открытом воздухе.

Анализ сценариев применения воздушных компрессоров с различными источниками питания

Особенность	Электрический Air Compressors	Топливные воздушные компрессоры
Среда применения	Крытый, мастерские, фабрики (стабильное электроснабжение)	На открытом воздухе, на строительных площадках, в отдаленных районах (без ограничений по мощности)
Эксплуатационные расходы	В основном плата за электроэнергию, долгосрочные затраты стабильны и контролируемы.	Расход топлива (бензин/дизель), стоимость зависит от колебаний рынка
Первоначальные инвестиции	Обычно ниже (по сравнению с топливными машинами той же мощности)	Обычно выше (включая стоимость двигателя)
Требования к техническому обслуживанию	Нижний, в основном обслуживание и смазка двигателя.	Высокийer, requires engine maintenance (oil change, filters, etc.)
Портативность	Нижний (зависит от кабелей)	Высокийer (self-contained power source, highly mobile)
Выбросы и шум	Отсутствие выбросов выхлопных газов, уровень шума обычно ниже	Выбросы выхлопных газов, шум обычно выше

Соображения по энергоэффективности и эксплуатационным расходам

compressed air system is one of the highest energy-consuming systems in industry. Statistics show that Воздушный компрессорs часто составляют значительную часть общего потребления электроэнергии на заводе. Поэтому оптимизация энергоэффективности имеет решающее значение.

1. Потеря тепла при сжатии.

В процессе сжатия примерно от 80% до 90% входной электрической энергии преобразуется в тепло (тепло сжатия). Если это тепло не используется, оно выбрасывается в окружающую среду через систему охлаждения (например, с воздушным или водяным охлаждением), что приводит к огромным отходам.

• Мера по оптимизации эффективности: Системы рекуперации тепла . Установив теплообменники, отходящее тепло компрессора можно рекуперировать и использовать для нагрева воды, отопления помещений или привода абсорбционных охладителей.

2. Технология привода с регулируемой скоростью (VSD).

Для промышленного применения, где потребность в воздухе часто колеблется, Привод с регулируемой скоростью (VSD) технологии – лучший способ улучшить Воздушный компрессорs эффективность.

Особенность Comparison	Воздушные компрессоры с фиксированной скоростью	Привод с регулируемой скоростью (VSD) Air Compressors
Работа двигателя	Всегда работает на номинальной скорости	Регулирует скорость двигателя в режиме реального времени в зависимости от потребности в воздухе.
Энергопотребление	Высокий No-Load Energy Consumption (потребляет около 30–50 % мощности при полной нагрузке для поддержания работы даже при отсутствии подачи воздуха)	Чрезвычайно низкое энергопотребление без нагрузки (уменьшается при уменьшении потребности в воздухе, может даже отключиться)
Давление Control	Давление controlled by load/unload valves, with larger pressure fluctuation	Точно контролирует давление, очень узкий диапазон давления, низкое энергопотребление
Эффективность Improvement	Нет	Обычно можно сэкономить 20–35 % электроэнергии.
Применимость	Стабильные, непрерывные приложения с потребностью в воздухе	Применения с сильно колеблющимся потреблением воздуха, с изменениями пиков и спадов.

3. Настройка давления и контроль утечек.

• Оптимизация настройки давления: Каждое увеличение рабочего давления системы на 2 фунта на квадратный дюйм обычно увеличивает потребление энергии примерно на 1%. Таким образом, Воздушный компрессор выходное давление должно быть установлено на самом низком уровне, удовлетворяющем наиболее требовательным условиям применения.
• Контроль утечки: Утечки воздуха являются крупнейшими потерями энергии в системах сжатого воздуха. Регулярное обнаружение и устранение утечек являются самым простым и эффективным средством достижения эффективной работы. Утечка, превышающая 10% от общего объема воздуха, считается серьезным отходом.

На какие ключевые характеристики следует обратить внимание при выборе и определении размеров воздушных компрессоров?

Воздушный компрессорs Selection and Sizing

Выбор правильного Воздушный компрессор имеет решающее значение для обеспечения эффективности работы и контроля затрат на электроэнергию. Процесс выбора требует точного соответствия между потребностями применения и основными параметрами производительности компрессора.

Ключевые особенности, которые следует учитывать при покупке

При покупке Воздушный компрессор , следующие четыре основных показателя должны быть рассмотрены всесторонне:

1. Расход воздуха (CFM/LPM) и мощность (л.с.)

• Подача воздуха (CFM/LPM): Это наиболее важная спецификация, определяющая, будет ли Воздушный компрессор может непрерывно управлять инструментами.
  • Во-первых, требования ОВЛХ для все пневматические инструменты или оборудование, используемые одновременно, должны быть суммированы плюс запас прочности (обычно от 20% до 30%).
  • comparison must use the CFM value actually output by the Воздушный компрессор при определенном давлении (а не объеме напора насоса).
• Мощность (л.с./кВт): Представляет мощность двигателя, приводящего в движение компрессор. Сама по себе мощность не отражает напрямую производительность, но является основой потенциала CFM.

2. Размер резервуара и давление (фунты на квадратный дюйм/бар)

• Давление (PSI/БАР): maximum output pressure ( Давление отключения ) из Воздушный компрессор должно быть выше, чем давление, необходимое для вашего самого требовательного инструмента. Большинству пневматических инструментов требуется рабочее давление 90 фунтов на квадратный дюйм.
  • Важный совет: Не гонитесь за чрезмерно высоким давлением, так как каждое увеличение давления потребляет больше энергии.
• Емкость бака (размер бака): air tank stores compressed air, provides a buffer, and reduces the frequency of the Воздушный компрессор's цикл старт-стоп ( Рабочий цикл ).
  • Преимущества большой емкости: Подходит для применений, требующих внезапного сильного потока воздуха (например, пескоструйная обработка) или для малонагруженных поршневых компрессоров периодического действия, поскольку снижает износ головки насоса.
  • Использование небольшой емкости: Подходит для портативных установок или винтовых компрессоров непрерывного действия с высокой нагрузкой (где резервуар предназначен главным образом для буферизации).

3. Рабочий цикл

• Определение: percentage of time in a complete cycle that the Воздушный компрессор может запускаться (сжиматься).
• Поршневые воздушные компрессоры: Обычно предназначен для прерывистой работы, с Рабочий цикл обычно от 50% до 75% (например, бег в течение 30 минут, требующий 15-минутного отдыха).
• Роторно-винтовые воздушные компрессоры: Обычно рассчитан на 100% непрерывную нагрузку, способен работать круглосуточно.

4. Уровень шума и портативность

• Уровень шума: Измеряется в децибелах (дБ).
  • Поршневые компрессоры с масляной смазкой: Довольно громкий (обычно выше 80 дБ).
  • Безмасляные бесшумные компрессоры: Предназначен для использования внутри помещений или в непосредственной близости от оператора, с низким уровнем шума (обычно ниже 60 дБ).
  • Промышленные винтовые компрессоры: Для обеспечения хорошего контроля шума используйте звукопоглощающие кожухи (обычно от 65 до 75 дБ).
• Портативность: Выбирайте между стационарным (крупное промышленное применение) или мобильным Воздушный компрессорs (с колесами, ручками или на грузовике) в зависимости от сценария применения.

Соответствие характеристик воздушных компрессоров конкретному применению

core principle for selecting an Воздушный компрессор это: Сначала расход, согласование давления, соответствие цикла. following are the minimum specification requirements for typical application scenarios (examples only; actual requirements should be based on tool manuals):

Типичный сценарий применения	Потребность в CFM (SCFM) (эталонное значение)	Давление Demand (PSI) (Reference Value)	Рекомендуемый тип воздушных компрессоров
Накачивание шин, пылеобразование	0 куб. футов в минуту - 5 куб. футов в минуту	90 фунтов на квадратный дюйм	Небольшой портативный поршневой компрессор
Пневматический гвоздезабиватель - Деревообработка	4 кубических фута в минуту - 8 кубических футов в минуту	90 фунтов на квадратный дюйм	Главная/Мастерская поршневого компрессора
Общий авторемонт — ударный гайковерт	10 куб. футов в минуту - 15 куб. футов в минуту	90 фунтов на квадратный дюйм - 120 PSI	Высокий-Grade Two-Stage Piston or Small Screw Compressor
Профессиональная покраска автомобилей	15 СКФ/мин – 30 СКФ/мин.	40–90 фунтов на квадратный дюйм	Винтовой компрессор (требуется постоянный высокий поток)
Тяжелая промышленность - производственная линия	50 кубических футов в минуту или выше	100 фунтов на квадратный дюйм - 150 фунтов на квадратный дюйм	Винтовые компрессоры непрерывного действия (предпочтительно с преобразователем частоты)

Сертификаты безопасности и выбор бренда

• Сертификаты безопасности (например, сертификация ASME): Воздушный компрессор's Резервуар для хранения (сосуд под давлением) должен соответствовать строгим инженерным и производственным стандартам. Убедитесь, что оборудование имеет необходимые сертификаты безопасности, подтверждающие его соответствие правилам безопасности.
• Другие сертификаты: Проверьте наличие сертификатов электробезопасности и безопасности, таких как CE (Европа) или CSA/UL (Северная Америка), которые касаются надежности и законности эксплуатации.

Правильный размер является основой предотвращения Воздушный компрессор от частого запуска, перегрузки и растраты энергии. Воздушный компрессор должен соответствовать или немного превышать требуемый поток и давление для приложения и сопоставить соответствующий рабочий цикл .

Где чаще всего используются воздушные компрессоры: изучение различных сценариев применения?

Обычное использование воздушных компрессоров

Воздушный компрессорs играют решающую роль в различных отраслях промышленности в качестве движущих сил, очищающих средств и источников чистого воздуха. Их применение варьируется от высокоточной медицины до тяжелого промышленного производства, демонстрируя свою универсальность в современном обществе.

1. Промышленное производство и вождение пневматического инструмента.

В промышленных производственных линиях сжатый воздух является основным источником энергии, обеспечивающим автоматизацию и повышение эффективности производства.

• Приводные пневматические инструменты: Пневматические инструменты предпочтительнее электрических из-за их высокого крутящего момента, долговечности, легкого веса и отсутствия искр. Общие инструменты включают в себя:
  • Пневматические ключи/гайковерты ударного действия: Используется на сборочных линиях и для затяжки болтов на тяжелой технике.
  • Пневматические шлифовальные/шлифовальные машины: Используется для обработки поверхности, полировки и удаления заусенцев.
  • Пневматические заклепочники/дрели: Используется для сборки конструкций.
• Автоматизация управления: Приводные пневматические цилиндры и клапаны для точного управления позиционированием, зажимом и погрузочно-разгрузочными работами компонентов на производственной линии.
• Пескоструйная обработка и обработка поверхности: Воздушный компрессорs управлять пескоструйным оборудованием для удаления ржавчины, краски или придания шероховатости поверхности металлических деталей.

2. Ремонт и покраска автомобилей.

automotive industry has high demands for the quality and flow of compressed air, especially in painting applications.

• Накачивание шин и подъем: Обеспечение точного давления в шинах и привод пневматических домкратов.
• Автомобильная покраска: Краскопультам необходим стабильный, непрерывный поток воздуха с высокой скоростью для распыления краски.
  • Ключевое требование: Сжатый воздух для окраски должен подвергаться строгим осушение и удаление масла обработка, предотвращающая появление дефектов краски (например, «рыбий глаз» или вздутий) из-за попадания влаги и масла.
• Очистка двигателя: Удаление пыли и грязи из моторного отсека с помощью пневматического пистолета.

3. Дом, деревообработка и хобби.

Маленький и портативный Воздушный компрессорs все чаще встречаются в домах и личных мастерских.

• Деревообработка и отделка: Приводные пневматические нейлеры (гвоздезабиватели, степлеры), значительно повышающие эффективность изготовления мебели и внутренней отделки помещений.
• Аэрография: Используется для создания произведений искусства, изготовления моделей и прецизионного нанесения покрытий, требующих стабильного потока воздуха под низким давлением.
• Очистка и удаление пыли: Использование обдувочного пистолета для бесконтактной очистки электронных устройств, механических деталей или рабочих столов.

4. Медицинское, стоматологическое и другое профессиональное применение.

В профессиональных областях с чрезвычайно высокими требованиями к качеству воздуха, Безмасляные бесшумные воздушные компрессоры являются стандартной конфигурацией.

• Стоматологические воздушные компрессоры: Управляйте стоматологическими бормашинами, аспираторами и скалерами.
  • Ключевое требование: Необходимо использовать без масла и безводный чистый воздух, чтобы предотвратить попадание масляного тумана и бактерий в полость рта пациента или чувствительное оборудование.
• Подача медицинского газа: Аппараты искусственной вентиляции легких, наркозные аппараты и лабораторные инструменты также используют высококачественный сжатый воздух.
• Фармацевтическая и пищевая промышленность: Используется для пневматического управления процессами упаковки, смешивания и ферментации, а также операций по очистке, контактирующих с продуктом.

Требования к качеству сжатого воздуха: стандарт ISO 8573-1 и необходимость безмасляных воздушных компрессоров

Не для всех применений требуется «обычный» сжатый воздух. Во многих профессиональных областях чистота сжатого воздуха должна соответствовать международным стандартам.

Сравнение стандартов классов качества воздуха ISO 8573-1

International Organization for Standardization (ISO) established the ISO 8573-1 standard to regulate the content of твердые частицы, вода (ПДП), и масло в сжатом воздухе.

Код класса: Частицы-Вода-Масло	Содержание частицы — класс	Точка воды/росы – Класс	Общее содержание масла – класс	Типичные области применения
Класс 4.4.4	Более низкие требования	3°C ПДП	5 мг/м³	Общие мастерские, пневматические ключи, инструмент низкой точности.
Класс 1.2.1	Очень низкие требования (< 0,1 мкм)	-40°C ПДП	0,01 мг/м³	Покраска, высокоточные пневматические инструменты, контакт с пищевыми продуктами.
Класс 1.1.0	Очень низкие требования (< 0,1 мкм)	<= -70°C ПДП	0 мг/м³	Медицинская, фармацевтическая, микроэлектроника, безмасляная компрессорная мощность

• Для применений класса 0 (масло) (например, фармацевтических, медицинских) Безмасляные воздушные компрессоры должны использоваться, как традиционные с масляной смазкой. Воздушный компрессорs , независимо от количества используемых фильтров, не может гарантировать содержание масла 0 мг/м³.
• Для применений, требующих чрезвычайно низкой влажности (например, пескоструйная обработка, прецизионная электроника), а Адсорбционная сушилка должны быть объединены в пару для достижения чрезвычайно низкого класса PDP.

Подводя итог, можно сказать, что разнообразные сценарии применения Воздушный компрессорs достигаются за счет точного контроля давление , поток и качество воздуха они обеспечивают удовлетворение потребностей от базового вождения до точной стерильной обработки.

Каковы основные компоненты и аксессуары для систем воздушных компрессоров?

Воздушный компрессорs System Components and Accessories

Воздушный компрессор сам по себе является просто источником, создающим воздух под высоким давлением. Для обеспечения качества сжатого воздуха, эффективности системы и правильной работы последующих инструментов полная система сжатого воздуха требует ряда важных вспомогательных компонентов и аксессуаров.

Воздушный компрессор Accessories

Аксессуары и компоненты в основном делятся на три категории: обработка воздуха, распределение и контроль, а также пневматические инструменты.

1. Оборудование для очистки воздуха (доочистка)

Поскольку окружающий воздух содержит водяной пар, масло и твердые частицы, сжатый воздух горячий и влажный, и его необходимо очистить, прежде чем его можно будет использовать в большинстве случаев.

Имя компонента	Основная функция	Ключевая роль	Технический индекс/параметр
Ресиверный бак	Хранит сжатый воздух, стабилизирует давление в системе и амортизирует потребность в воздухе.	Сокращает циклы запуска и остановки компрессора, продлевая срок его службы; собирает первоначальный конденсат.	Емкость (галлоны/литры), максимальное рабочее давление (фунты на квадратный дюйм/бар), сертификат безопасности.
Доохладитель	Быстро снижает температуру сжатого воздуха перед его поступлением в резервуар-хранилище.	Удаляет 70–80 % водяного пара (путем конденсации), защищая оборудование, расположенное ниже по потоку.	Разница температур (Дельта Т), Охлаждающая среда (воздушное/водяное охлаждение).
Воздушный фильтр	Удаляет твердые частицы, пыль и остатки масляного тумана.	Защищает пневматические инструменты и готовую продукцию от загрязнения.	Точность фильтрации (микроны), класс фильтрации (например, фильтр предварительной очистки 5 мкм).
Водомасляный сепаратор	Физически отделяет воду и масло от сжатого воздуха.	Уменьшает количество загрязняющих веществ, попадающих в осушитель воздуха.	Согласование потока, автоматический/ручной дренаж.

2. Сушильное оборудование (осушение)

Удаление влаги из сжатого воздуха имеет решающее значение, поскольку вода может вызвать ржавчину труб, коррозию инструментов и ухудшение качества покрытия.

Тип сушилки	Принцип работы	Типичный диапазон точки росы	Применимые сценарии
Охлаждаемая сушилка	Охлаждает сжатый воздух до температуры, близкой к точке замерзания (обычно 3–10 °C), вызывая конденсацию водяного пара в жидкость и его слив.	От 3°C до 10°C (точка росы под давлением)	Большинство промышленных применений, общие мастерские, регионы с умеренным климатом.
Осушитель-осушитель	Использует осушающий материал (например, активированный оксид алюминия, силикагель) для адсорбции водяного пара из воздуха, циклически регенерируемый для достижения гораздо более низкой точки росы.	От -20°C до -70°C (точка росы под давлением)	Холодные регионы, наружные трубопроводы, покраска, прецизионные инструменты, медицина/фармацевтика.

• Точка росы под давлением (PDP): standard for measuring air dryness, referring to the temperature at which water vapor begins to condense into liquid water at the current pressure. A lower PDP means drier air.

3. Компоненты распределения и контроля

se components are used to control, regulate, and transport compressed air.

Имя компонента	Описание функции	Ключевая роль
Регулятор	Регулирует подачу воздуха под высоким давлением из ресивера до рабочего давления, необходимого для инструментов.	Обеспечивает работу последующего оборудования при безопасном и стабильном давлении.
Предохранительный клапан	Автоматически открывается для сброса давления, когда давление в ресивере превышает установленный максимум.	Предотвращает взрыв сосуда под давлением; максимальная защита безопасности для Воздушный компрессор .
Обратный клапан	Позволяет сжатому воздуху течь из головки насоса в воздушный резервуар, но предотвращает попадание воздуха под высоким давлением из резервуара обратно в головку насоса.	Защищает головку насоса и систему разгрузки.
Шланги и муфты	Используется для подключения Воздушный компрессор к пневматическим инструментам.	Обеспечивает минимальную потерю давления и надежное соединение во время транспортировки по воздуху.

Проектирование трубопроводной системы: выбор материала и контроль потери давления

piping system is another critical point for Воздушный компрессор эффективность. Poor piping design can lead to significant pressure loss, forcing the Воздушный компрессор работать дольше или при более высоком давлении, тратя таким образом энергию.

Элемент конструкции трубопровода	Фактор влияния	Принцип оптимизации эффективности
Материал трубопровода	Традиционный: Стальные трубы (склонны к коррозии, увеличению количества частиц и водяного пара) Современный: Алюминиевый сплав, нержавеющая сталь, термопласты (PE/PPR)	Выбирайте материалы, которые гладкие внутри, устойчивы к коррозии и просты в установке (например, алюминиевый сплав или нержавеющая сталь), чтобы свести к минимуму сопротивление трению.
Диаметр трубы	Ан excessively small diameter significantly increases friction and air velocity.	pipe diameter must be determined based on the maximum required flow (CFM), ensuring the velocity is within the recommended range to minimize pressure loss.
Компоновка и соединения	Слишком много колен, Т-образных соединений и изменений диаметра увеличивают сопротивление.	Используйте кольцевую схему, чтобы гарантировать, что любая точка может получать воздух с двух направлений; минимизируйте количество колен, используя изгибы большого радиуса.
Проектирование дренажа	Накопление влаги разъедает трубы и загрязняет воздух.	Магистральные трубы должны быть наклонены к точкам слива, а сливные клапаны или автоматические сливы должны быть установлены в самых нижних точках и на отводах ответвлений.

Правильно интегрируем Воздушный компрессор , аксессуары и система трубопроводов образуют комплексную систему подачи воздуха, которая является эффективной, надежной и способна обеспечивать требуемое качество воздуха.

Как обслуживать, ухаживать и безопасно эксплуатировать воздушные компрессоры?

Обслуживание и уход

Содержание и уход за Воздушный компрессор имеют решающее значение для обеспечения его долгосрочной надежности, эффективной работы и безопасности. Пренебрежение регламентным обслуживанием не только сократит срок службы оборудования, но и значительно увеличит энергопотребление.

1. Контрольный список текущего и периодического технического обслуживания

Предмет обслуживания	Поршневые воздушные компрессоры	Винтовые воздушные компрессоры	Частота/Интервал	Функция
Слив резервуара	Откройте сливной кран на дне бака.	Проверьте, работает ли автоматический слив	Ежедневно или после каждого использования	Удаляет конденсат, предотвращает появление ржавчины и коррозии внутри бака.
Воздушный фильтр	Осмотрите и очистите/замените фильтрующий элемент.	Осмотрите и замените элемент впускного фильтра.	Каждые 250–500 часов или в зависимости от окружающей среды.	Обеспечивает чистый воздухозаборник, защищает головку/роторы насоса. Засорение снижает CFM.
Проверка масла	Проверьте уровень масла по смотровому стеклу	Проверьте уровень и качество масла	Ежедневно (уровень); Периодически (качество)	Смазывает, герметизирует и охлаждает роторы/поршни, предотвращая перегрев.
Замена масла	Заменить поршневое масло	Замените винтовой маслоотделитель и элемент маслоотделителя.	Поршень: 500 – 1000 часов; Винт: 4000–8000 часов	Продлевает срок службы подшипников и движущихся частей, сохраняет эффективность охлаждения.
Натяжение ремня	Проверьте натяжение клинового ремня	Проверьте систему привода (если ременный привод)	Ежемесячно или 500 часов	Предотвращает проскальзывание ремня (потеря эффективности) или чрезмерное натяжение (повреждение подшипников).

2. Выбор и назначение смазочного масла

Смазочное масло жизненно важно для масляно смазываемых Воздушный компрессорs , предоставляющий следующие функции:

• Охлаждение: Уносит тепло, образующееся при сжатии (особенно в винтовых компрессорах).
• Смазка: Уменьшает трение и износ между поршневыми кольцами, стенками цилиндров или винтовыми роторами.
• Уплотнение: Заполняет мельчайшие зазоры между движущимися частями, повышая эффективность сжатия.

Важный совет: Обязательно строго использовать рекомендованные производителем Воздушный компрессор конкретное масло (минеральное или синтетическое). Использование обычного моторного масла или масла неправильной вязкости может привести к накоплению нагара, шлама и даже выходу из строя головки насоса.

3. Советы по продлению срока службы воздушных компрессоров

• Контроль температуры окружающей среды: Обеспечить Воздушный компрессор помещается в хорошо вентилируемое, прохладное и сухое помещение, избегая воздействия солнечных лучей и работы при высоких температурах.
• Поддерживайте чистоту: Регулярно удаляйте пыль и грязь с головки насоса, двигателя и охлаждающих ребер для обеспечения эффективного отвода тепла.
• Проверка утечки: Периодически проверяйте и устраняйте любые утечки воздуха в системе, чтобы сократить время работы на холостом ходу.
• Соблюдайте рабочий цикл 50–75 %: Поршневые компрессоры следует избегать непрерывной работы в течение длительного времени.

Воздушный компрессорs Safety Operation Procedures

Воздушный компрессорs являются оборудованием, работающим под давлением, и неправильная эксплуатация может привести к тяжелым последствиям. Безопасность должна быть главным фактором.

1. Безопасность сосудов под давлением

• Предохранительный клапан/предохранительный клапан: НИКОГДА вскрыть, заблокировать или отрегулировать предохранительный клапан. Это последняя линия защиты от избыточного давления в сосуде под давлением.
• Периодическая проверка: receiver tank, as a pressure vessel, must undergo regular inspection and pressure testing according to local regulations.
• Температура: Обеспечить Воздушный компрессор не работает в перегретом состоянии, так как перегрев может привести к повышению давления внутри ресивера.

2. Рабочая среда и индивидуальная защита.

• Вентиляция: Воздушный компрессор должен быть установлен в хорошо вентилируемом помещении, чтобы обеспечить достаточное количество воздуха для сжатия и охлаждения, а также предотвратить накопление выхлопных газов (для типов, работающих на топливе).
• Электрическийal Safety: Убедитесь, что шнуры питания, вилки и цепи соответствуют нормам, а также используйте правильное напряжение и заземление, чтобы предотвратить перегрузку двигателя или поражение электрическим током.
• Защита от шума: noise from an operating Воздушный компрессор может превышать стандарты безопасности. Операторы должны носить наушники или беруши для защиты слуха.
• Защитные очки: При использовании пневматических инструментов защитные очки необходимо носить для защиты от летящих обломков.

3. Безопасность источника воздуха

• Направление воздуха: Никогда не направляйте сжатый воздух непосредственно на людей или домашних животных. Поток воздуха под высоким давлением может привести к серьезным травмам (например, повреждению глаз, воздушной эмболии).
• Отключение питания/разгерметизация: Перед выполнением любого обслуживания, ремонта или проверки Воздушный компрессор или любого из его аксессуаров, вы должны:
  1. Отключите источник питания.
  2. Вентиляция все оставшееся давление в резервуаре-приемнике и во всех трубопроводах (до 0 фунтов на квадратный дюйм).

Соблюдение этих рекомендаций по техническому обслуживанию и технике безопасности максимизирует срок службы и эффективность оборудования. Воздушный компрессор системы и обеспечивает безопасную рабочую среду.

Неисправность воздушного компрессора: как устранить распространенные неисправности?

Воздушный компрессорs Troubleshooting Guide

Даже самый прочный Воздушный компрессорs могут возникнуть неисправности. Эффективная диагностика и устранение неисправностей позволяют быстро восстановить работоспособность системы, сводя к минимуму время простоя и затраты на ремонт. Ниже представлен анализ Воздушный компрессорs общие проблемы, их причины и решения.

1. Воздушные компрессоры не запускаются или часто отключаются.

Признак/Неисправность	Возможная причина	Метод устранения неполадок
Воздушный компрессор does not start at all	1. Сбой питания: Нет электропитания, незакрепленная вилка.	Проверьте выключатель питания и автоматический выключатель на предмет срабатывания и убедитесь в правильности напряжения.
	2. Защита двигателя от перегрузки: Двигатель автоматически отключился из-за перегрузки.	Подождите, пока двигатель остынет, затем нажмите кнопку сброса. Проверьте систему охлаждения и вентиляцию.
	3. Давление Switch Failure: Коммутатор не может отправить сигнал запуска.	Осмотрите или замените реле давления.
Воздушный компрессор trips immediately upon starting	1. Превышение или несоответствие напряжения: Двигатель не может получить достаточный крутящий момент для запуска.	Убедитесь, что напряжение и сила тока источника питания соответствуют требованиям оборудования.
	2. Обратный клапан Failure: Высокий pressure air from the tank flows back to the pump head, causing a pressurized start.	Выпустите давление из воздушного бака, затем осмотрите и очистите или замените обратный клапан.
	3. Отказ пускового конденсатора (однофазный): Выход из строя конденсатора препятствует запуску двигателя.	Проведите профессиональную проверку и замените пусковой конденсатор.

2. Давление нарастает медленно или недостаточно (падение кубических футов в минуту)

Это наиболее распространенный Воздушный компрессор проблема, обычно вызванная утечками в системе или снижением эффективности.

Признак/Неисправность	Возможная причина	Метод устранения неполадок
Давление в баке не достигает заданного значения	1. Засоренный воздушный фильтр: Недостаточный приток воздуха.	Очистите или замените элемент воздушного фильтра.
	2. Обширная утечка в системе: Сжатый воздух теряется в трубопроводах.	Используйте Тест на мыльную воду проверить трубы, фитинги и клапаны на наличие пузырей, а также затянуть или заменить протекающие компоненты.
	3. Изношенные поршневые кольца или тарелки клапанов (поршневой тип): Снижение эффективности уплотнения головки насоса.	Осмотрите и замените изношенные поршневые кольца, прокладки цилиндров или клапанные пластины в сборе.
	4. Проскальзывание или ослабление ремня: Низкий КПД трансмиссии в воздушных компрессорах с ременным приводом.	Отрегулируйте натяжение ремня, при необходимости замените ремень.
Разгрузочный клапан постоянно стравливает воздух	Неисправность разгрузочного клапана или электромагнитного клапана.	Проверьте электрическое соединение и работу электромагнитного клапана, убедитесь, что он закрывается при работе воздушного компрессора.

3. Перегрев воздушных компрессоров.

Перегрев может существенно сократить срок службы Воздушный компрессор и may lead to shutdown.

Признак/Неисправность	Возможная причина	Метод устранения неполадок
Головка насоса/двигатель слишком горячие на ощупь.	1. Плохая вентиляция: Высокий ambient temperature or restricted cooling space.	Переместите воздушный компрессор в хорошо проветриваемое помещение и убедитесь, что охлаждающие вентиляторы и охладители не покрыты пылью.
	2. Низкий уровень масла или неправильный тип масла: Недостаточная смазка и охлаждение.	Проверьте уровень масла и при необходимости долейте или замените масло для воздушного компрессора нужной вязкости.
	3. Засоренный охладитель: Охлаждающие ребра покрыты пылью или маслом.	Очистите охлаждающие ребра, обеспечьте плавный поток воздуха.
	4. Высокий Duty Cycle (Piston Type): Работает непрерывно слишком долго.	Сократите время непрерывной работы, дайте устройству остыть.

4. Чрезмерная влага или масло в нагнетаемом воздухе.

Высокое содержание воды или масла приведет к загрязнению конечной продукции и пневматических инструментов.

Признак/Неисправность	Возможная причина	Метод устранения неполадок
Чрезмерная влага в вытяжном воздухе	1. Ежедневный дренаж не проводился: Бак полон воды.	Немедленно слейте воздух из резервуара. Установите ежедневный график опорожнения.
	2. Неисправность осушителя воздуха или недостаточный размер: Недостаточная мощность последующей обработки.	Проверьте состояние работы сушилки (например, PDP) или рассмотрите возможность модернизации сушильного оборудования в соответствии с CFM.
Чрезмерный масляный туман в нагнетаемом воздухе	1. Слишком высокий уровень масла (поршневой тип): Слишком много масла в картере.	Слейте масло до указанной отметки.
	2. Неисправность маслоотделителя (винтового типа): Сепараторный элемент исчерпал свой срок службы.	Замените элемент маслоотделителя и соответствующее масло.
	3. Изношенные поршневые кольца (поршневой тип): Масло попадает в камеру сжатия.	Замените поршневые кольца или отремонтируйте головку насоса.

5. Ненормальный шум или вибрация.

Признак/Неисправность	Возможная причина	Метод устранения неполадок
Необычный стук или металлический скрежет	1. Внутренняя механическая неисправность: Изношены подшипники, шатун или коленчатый вал.	Немедленно выключите устройство и обратитесь к специалисту для осмотра и ремонта.
	2. Свободные компоненты: Болты крепления двигателя или головки насоса ослаблены.	Проверьте и затяните все крепежные болты.
Необычный шум (поршневой тип)	Поршень ударяется о тарелку клапана или сломан узел тарелки клапана.	Разберите головку блока цилиндров, проверьте и замените поврежденные пластины клапанов и прокладки.
Чрезмерная вибрация	Воздушный компрессор is not level or vibration pads have failed.	Обеспечить Air Compressor is placed level; replace aged vibration pads.

Критический принцип безопасности: Прежде чем выполнять какие-либо действия по устранению неполадок или ремонту Воздушный компрессор , вы ДОЛЖНЫ убедиться, что питание отключено и все давление в резервуаре-приемнике и трубопроводах полностью сброшено (до 0 фунтов на квадратный дюйм). .

Часто задаваемые вопросы и основная терминология по воздушным компрессорам?

Часто задаваемые вопросы (FAQ)

1. Что важнее: CFM или PSI? Как определить необходимый минимум?

• Анswer: Both are important, but CFM is often the more determining factor.
  • пси (Pressure): Определяет, может ли пневматический инструмент начать . Если давление недостаточно, инструмент не сможет работать. Большинству инструментов требуется давление 90 фунтов на квадратный дюйм.
  • CFM (поток): Определяет, может ли пневматический инструмент run постоянно and efficiently . Если CFM будет недостаточно, инструмент «задохнется» или его производительность быстро снизится.
• Метод определения минимума: Проверьте руководства на предмет все пневматические инструменты, которые вы планируете использовать одновременно, и найдите для них необходимые значения CFM. Суммируйте эти значения CFM и добавьте запас прочности от 20% до 30%, чтобы определить минимальный целевой показатель SCFM для Воздушный компрессор выбор.

2. В чем существенная разница между одноступенчатыми и двухступенчатыми воздушными компрессорами?

Особенность Comparison	Одноступенчатые поршневые воздушные компрессоры	Двухступенчатые поршневые воздушные компрессоры
Процесс сжатия	Сжимается один раз до конечного давления	Двукратное сжатие с промежуточным охлаждением
Давление Limit	Нижний (обычно < 135 фунтов на квадратный дюйм)	Высокийer (Usually > 175 PSI)
Эффективность & Temperature	Высокий compression temperature, relatively low efficiency	Низкая температура сжатия, более эффективная
Долговечность	Нижний (Высокая рабочая температура, быстрый износ)	Высокийer (Low operating temperature, longer lifespan)
Применимость	Периодическое использование при низком давлении дома/мастерской.	Непрерывное, высокое давление, промышленное/профессиональное использование.

3. Как часто следует сливать воду из бака воздушного компрессора?

• Анswer: Ideally, ежедневно или в конце каждого использования.
• Принцип: Влага в системе сжатого воздуха является результатом конденсации. Если не сливать конденсат, он будет скапливаться на дне стального резервуара, что приведет к внутреннему ржавлению и коррозии. Коррозия ослабляет прочность резервуара, увеличивая риски для безопасности.
• Лучшая практика: Открывайте сливной клапан не реже одного раза в день (или за смену), пока выхлопной воздух не перестанет содержать влагу.

4. Почему мой воздушный компрессор не перезапускается, когда бак полон?

• Анswer: This is typically caused by a failure in the unloader system (check valve or unloader valve) caused by high-pressure air remaining on the piston head.
• Анализ отказов: Когда Воздушный компрессор останавливается, обратный клапан должен блокировать поток воздуха под высоким давлением из резервуара обратно в головку насоса, а разгрузочный клапан должен стравливать остаточный воздух между головкой насоса и обратным клапаном. Если обратный клапан дает течь или разгрузочный клапан выходит из строя, на верхней части поршня остается высокое давление. Когда двигатель пытается перезапуститься, он должен преодолеть это высокое давление, что может привести к срабатыванию защиты двигателя от перегрузки.
• Решение: Осмотрите и замените обратный клапан или разгрузочный клапан.

5. Что такое точка росы? Каково его значение для системы воздушных компрессоров?

• Анswer: Точка росы , точнее Точка росы под давлением (PDP) , — температура, при которой водяной пар в воздухе при данном давлении начинает конденсироваться в жидкую воду (капли).
• Значение: PDP — ключевой показатель сжатого воздуха сухость .
  • Более высокий PDP (например, 3°C) означает, что воздух более влажный.
  • Более низкий PDP (например, -40°C) означает, что воздух суше.
• Влияние: Если температура окружающей среды упадет ниже PDP сжатого воздуха, в трубах и инструментах произойдет конденсация, что приведет к коррозии, загрязнению продукта (например, покраске) и выходу инструмента из строя.

Воздушный компрессорs Professional Terminology

Английский/китайский термин	Определение и объяснение
пси (Pounds per Square Inch)	Единица давления, представляющая интенсивность сжатого воздуха.
CFM (кубические футы в минуту)	Единица расхода, представляющая объем воздуха, который компрессор выпускает за минуту.
СКФМ (Standard CFM)	CFM измерены в стандартных условиях (68°F, абсолютное давление 14,7 фунтов на квадратный дюйм), используются для объективного сравнения.
Рабочий цикл	percentage of time in a work cycle that the Воздушный компрессор разрешено запускать (сжимать). Типы поршней обычно составляют <75%, типы винтов обычно составляют 100%.
Давление включения/выключения	Отключение – это максимальное давление, достигнутое в резервуаре при Воздушный компрессор останавливается; Включение – это минимальное давление, достигнутое при Воздушный компрессор перезапускается.
VSD (привод с регулируемой скоростью)	Технология управления, которая регулирует скорость двигателя в режиме реального времени в зависимости от фактической потребности в воздухе для достижения максимальной энергоэффективности.
Доохладитель	Расположен между компрессором и ресивером, используется для охлаждения сжатого воздуха и удаления большей части водяного пара.
Ресиверный бак	Сосуд, в котором хранится воздух под высоким давлением, используемый для стабилизации давления и буферной потребности системы в воздухе.
Осушитель воздуха	Оборудование, используемое для удаления водяных паров из сжатого воздуха, в первую очередь, включая охлаждающие устройства и осушители.
возвратно-поступательное движение	Относится к принципу работы поршневых компрессоров, в котором сжатие достигается за счет возвратно-поступательного движения поршня в цилиндре.
